     當前位置:首頁 - 材料試驗機

    ZBW-1220S微機伺服插拔力試驗機


    一、產品用途:
        ZBW-1220S微機伺服插拔力試驗機適用于各種連接器之插入力及拔出力測試,搭配眾標專利設計之自動求心裝置,將可得到完全準確之插拔力試驗,利用 Windows 窗口中文畫面設定,操作簡單方便,且所有數據皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等)解決各種連接器測試的夾具問題及測試時公母連接器能自動對準,不會有吃單邊的問題。搭配動態阻抗測試系統,可在測試插拔力同時測試動態阻抗并繪制(荷重行程-阻抗曲線圖)。

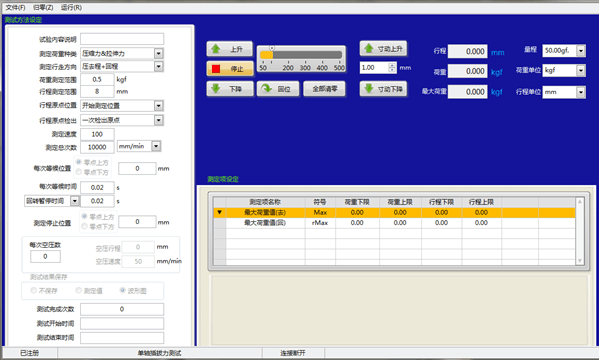

    插拔力測控軟件


    二、測試項目:
    連接器單孔插拔試驗           連接器整排插拔試驗
    連接器插拔壽命試驗           連接器單Pin與塑料保持力試驗
    連接器Normal Force測試      各種拉伸、壓縮破壞強度試驗
    動態阻抗測試系統(選配);

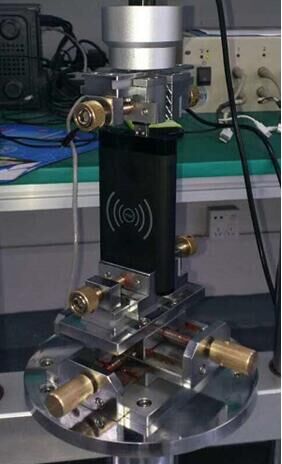

    XY自調心試驗工裝


    三、微機伺服插拔力試驗機特點:
    1、 全自動測試方式
       測試人員只需將當次(批量)試件之測試條件輸入并存儲即可自動作壓縮、引張測試;
    2、適用性廣泛
    配合不同夾具,可作各類連接器等產品測試,既可作連接器等R&D、IQC成品引張、壓縮檢測又可作壽命、動態阻抗測試,待測試完畢自動存儲測試曲線及數據;
    3、高精密度
    荷重分辯率達:0.01gf,位移分辯率達:0.001mm
    4、單位切換
    荷重:N、gf、kgf、Lb可自由轉換;位移:mm、cm可自由轉換
    5、大存儲量
       測試數據(曲線、數據)存于計算機硬盤(每一筆數據皆可存儲,不限次數)
    6、人性化設計,操作簡便
       所有測試條件皆由計算機畫面設定:測試荷重、位移、次數、速度、等候時間…
    7、報表設計人性化
       報表抬頭內容隨時可修改(中英文皆可),報表自動生成,不需再作輸入,可打印數據報表、曲線報表
    8、自動判定及分析測試結果
    可輸入壓縮、引張荷重之上、下限規格值,自動判定測試結果Passed 或Fail及分析等
    9、卷軸式曲線圖顯示
    自動生成引張、壓縮曲線,插入為正值、拔出為負值

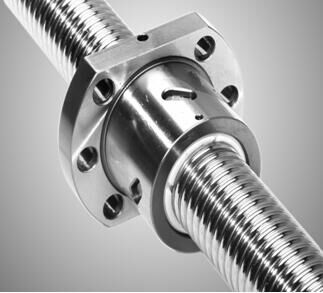

    臺灣TBI滾珠絲杠


    四、技術參數
    1、荷重測定范圍    0~20kgf(標準)選配:2kgf,5kgf,10kgf,50kgf (訂購前需指定)
    2、最小顯示力值    0.001kgf 或1gf
    3、荷重精度    示值±0.03%F.S
    4、單位切換    力值:Kgf, g, N, Lbf 位移:mm, cm
    5、測試速度    0.001~200mm/min或0.1~600mm/min(訂購前需指定)
    6、測試行程    0~150mm
    7、行程分辯率    0.001mm
    8、驅動馬達    東元伺服電機
    9、力傳感器    國鴻定制
    10、傳動方式    TBI精密滾珠螺桿
    11、測試空間    W150*D150*H150mm
    12、機臺尺寸    W360xD260xH940mm
    13、機臺重量    約75kg
    14、供電電源    AC220V  50Hz

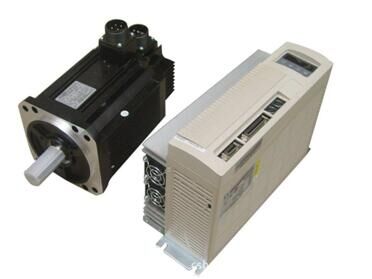

    進口交流伺服電機控制器


    五、ZBW-1220S微機伺服插拔力試驗機軟件能
    1、所有測試條件均由計算機輸入并自動存儲:荷重測定范圍、行程測定范圍、測定總次數、測定速度、測定方向、暫停時間、停留時間、起始位置檢出等;
    2、能實時顯示當前插入與拔出力值及位移之變化,可同時顯示:荷重-行程(kgf-mm)曲線圖、壽命衰減曲線圖(kgf-time)、測試條件、插入&拔出最大值、當前測試值(力值、位移、已測試次數)或切換顯示動態阻抗-位移畫面;
    3、可設定上下限值,著由軟件自動判定Passed或Fail;
    4、測試數據可視打印所需而設定,可打印:插拔曲線(荷重-行程)+壽命衰減曲線+測試數據、測試數據等,檢驗報表可自動計算:最大值、最小值、平均值、差值、標準偏差等。
    六、系統構成:
    a) 主機:
    1.采用東元AC伺服電機驅動,自帶2500rp高脈沖繹碼器,高精度定位準確,低噪聲,大力矩,重復性能優異,可長時間使用;
    2.通過高精密滾珠螺桿傳動,高效率,運行平穩,低噪聲;
    3.可選配X-Y軸移動臺(移動精度達0.1mm),快速夾持轉軸(成品),提高測試效率;
    4.主機前面板操作按鍵的設置,可脫離計算機,方便試件裝持及原點檢出;
    b) 測量:
    1.采用進口高精度防爆型荷重元(±0.02%F.S)對插入與拔出力進行測量,從而得到更為精準的測量值;
    2.通過自主開發之硬件卡(高速A/D轉換卡)通過網絡接口將傳感器信號輸至計算機;
    3.軟件:自主開發之中文接口軟件,基于Windows98,Win-ME,Win2000,Win-XP簡/繁操作系統,所有測試參數皆由計算機直接輸入,且測試數據及插拔曲線、壽命衰減曲線皆可自動存儲、調閱、分析、打印;
